Mit EASYBLIND starten.
Liegt Ihre Gesamtlänge einschließlich der Beschläge in 50–76 oder 77–132 mm? Dann sehen Sie sich unser Stecksystem an.
EASYBLIND kennenlernen →blindzylinder.de · Die Fachseite von W+M
Blindzylinder.
Vom Spezialisten.
Passend auswählen. Richtig messen. Einfach montieren.
Mit EASYBLIND, UBZ und weiteren Bauarten von W+M.
Entdecken Sie unser EASYBLIND Stecksystem mit werkzeugloser Montage. Oder vergleichen Sie die anderen Bauarten — direkt beim Entwickler von EASYBLIND und UBZ.
Unsere Entwicklung · EASYBLIND
Einstecken.Zusammenschieben. Fertig.
Werkzeuglose Montage.
Für die passende Lösung an Ihrer Tür.
01 Eigene Entwicklung02 Vier Bauarten im Vergleich03 Fachwissen & Prüfunterlagen04 Direkt im W+M-Shop kaufen
Die Grundlage
Eine Öffnung.
Keine Schließfunktion.
Ein Blindzylinder schließt die Öffnung für einen Profilzylinder — wenn die Tür an dieser Stelle nicht abschließbar sein soll.
Welches System passt, entscheiden Einbaulänge, Beschlag und die Anforderungen der Tür. Wir zeigen Ihnen die Unterschiede und helfen Ihnen bei der Auswahl.
Blindzylinder und Profilzylinder verstehen →EASYBLIND · Von W+M entwickelt
Das Stecksystem für Ihre TürWarum schrauben,
wenn Sie einfach
stecken können?

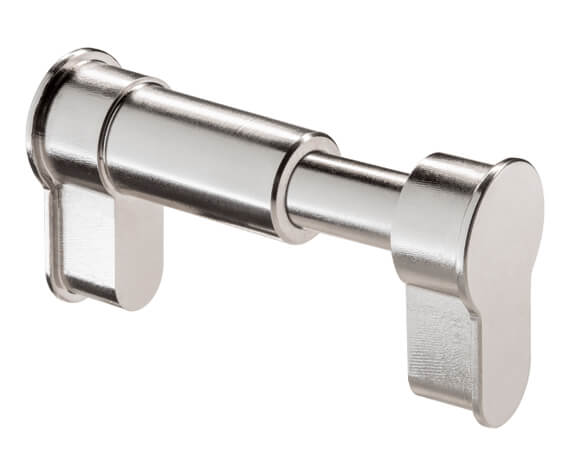

Zwei Hälften. Ein durchdachtes Prinzip. EASYBLIND wird von beiden Türseiten eingesteckt und zusammengeschoben.
01
Montieren ohne Werkzeug
Das Stecksystem verbindet die beiden Hälften ohne Schraubmontage.
02
Die Länge passend einstellen
50–76 mm oder 77–132 mm. Gemessen einschließlich der Beschläge.
03
Prüfunterlagen für Ihre Anwendung ansehen →Die passende Oberfläche wählen
Vernickelt oder schwarz — die konkrete Variante wählen Sie im Shop.

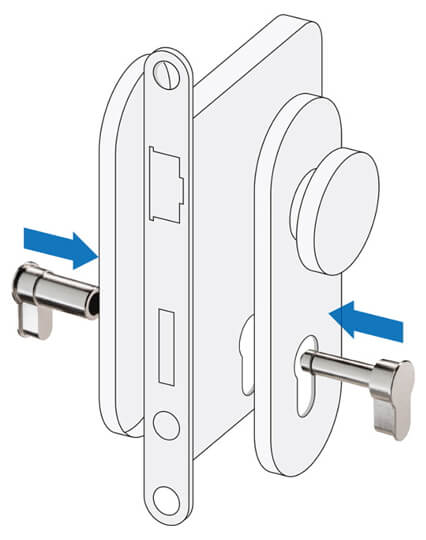

SO EINFACH IST DAS PRINZIP
- 1 Auseinanderziehen
- 2 Beidseitig einstecken
- 3 Zusammenschieben
Das System wählen. Bei W+M bleiben.
Welcher Blindzylinder
passt zu Ihrer Tür?
Vergleichen Sie Montage, Werkzeug, Längenwahl und Abschluss. Alle vier Bauarten erhalten Sie bei W+M — EASYBLIND und UBZ stammen aus unserer eigenen Entwicklung.

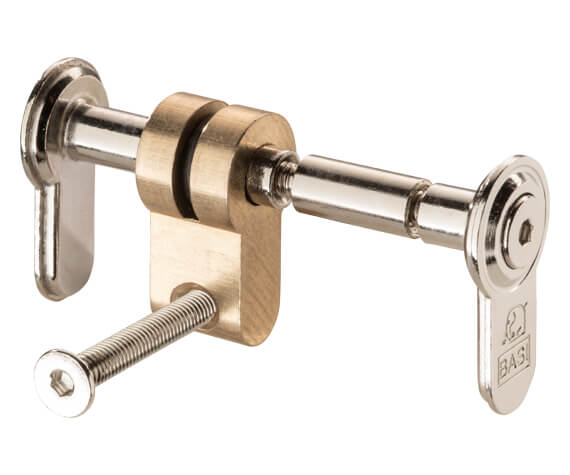

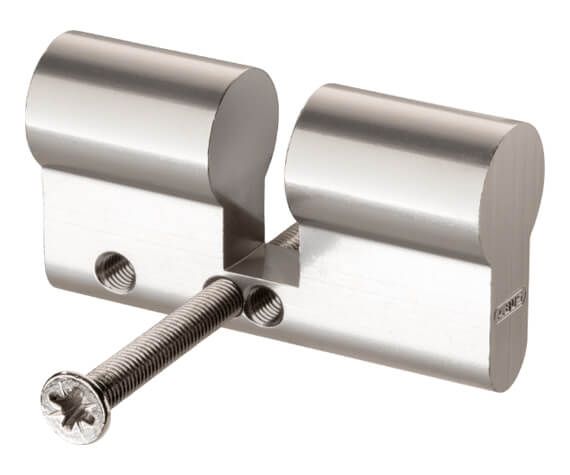

| Was ist Ihnen wichtig? | W+M · Unsere Eigenentwicklung EASYBLINDBauart im Detail → | W+M · Verstellbar mit Stulpschraube UBZBauart im Detail → | Massiver Zylinderkörper ABUS TITALIUMBauart im Detail → | BASI · Abbildung: FS-Ausführung BASI BZVBauart im Detail → |
|---|---|---|---|---|
| Montageprinzip | Zwei Hälften von beiden Seiten einstecken und zusammenschieben. | Länge einstellen; Fixierung über die Stulpschraube an der Türkante. | Massiven Körper einschieben; passende Bohrung mit der Stulpschraube befestigen. | Beide Endstücke über eine axiale Schraube verbinden; FS-Ausführung mit Messingmittelstück. |
| Werkzeug für die Montage | Kein Werkzeug für die Steckmontage. | Schraubendreher für die Stulpschraube. | Schraubendreher für die Stulpschraube. | Werkzeug für die axiale Schraube; bei FS zusätzlich für die Stulpschraube. |
| Länge und Auswahl | 50–76 mm oder 77–132 mm; innerhalb des Bereichs einstellbar. | Mehrere variable Einstellbereiche. Ausführung anhand des benötigten Maßes wählen. | Feste Gesamtlänge; mehrere Befestigungsbohrungen je nach Ausführung. Beide Teilmaße beachten. | BZV 100: 45–125 mm. BZV 100 FS: 45–95 mm. Die Modelle getrennt auswählen. |
| Sichtbarer Abschluss | Endstücke liegen von außen am Beschlag an. | Auf bündigen Abschluss mit dem Beschlag einstellbar. | Abschluss abhängig von gewählter Länge und Befestigungsbohrung. | Endstücke decken die Öffnung ab; axiale Verschraubung bleibt sichtbar. |
| Interessant, wenn … | … Sie ohne Werkzeug montieren möchten und Ihre Einbaulänge in einen der beiden Bereiche fällt. | … Sie eine variable Länge mit seitlicher Befestigung über die Stulpschraube suchen. | … Ihre Maße feststehen und eine massive, verschraubte Bauart gewünscht ist. | … Sie eine variable Bauart mit axialer Verschraubung suchen; Standard und FS gezielt unterscheiden. |
| Feuer- und Rauchschutz | EASYBLIND-Kurzbericht mit Ergebnissen für die darin geprüften Türsysteme vorhanden. | UBZ-Kurzbericht mit Feuerwiderstandsprüfung für die darin beschriebene Konstruktion vorhanden. | Im W+M-Shop nach Ausführung unterschiedlich ausgewiesen. Keine pauschale Eignung aller Längen. | BZV 100 ist im verlinkten Shopartikel ohne FH-Eignung ausgewiesen. FS-Ausführung mit Messingmittelstück gesondert auswählen. |
| Direkt bei W+M | EASYBLIND im Shop ↗ | UBZ im Shop ↗ | ABUS TITALIUM im Shop ↗ | BASI BZV im Shop ↗ |
Auf dem Smartphone können Sie die Tabelle seitlich verschieben. Die Größenangaben dienen der Orientierung; maßgeblich sind die gewählte Artikelausführung und deren Montageunterlagen.
Erst messen, dann wählen.
Notieren Sie beide Teilmaße bis zur äußeren Beschlagfläche. Für die Bauart können neben der Gesamtlänge auch die Lage der Befestigung und der gewünschte Abschluss entscheidend sein.
Zur Messanleitung →Die Unterlagen gehören dazu.
Das passende Maß allein reicht hier nicht. Vergleichen Sie die konkrete Ausführung mit den Unterlagen zum Produkt und zur Tür.
Einsatz und Nachweise verstehen →Grundlagen: die verlinkten W+M-Produktangaben und BASI zum BZV 100 FS. Für Prüfergebnisse: Originalunterlagen zu EASYBLIND und UBZ.
Erfahrung aus eigener Entwicklung
Wir verkaufen Blindzylinder.
Und entwickeln sie weiter.
Mit dem Universal-Blindzylinder UBZ hat W+M eine eigene verstellbare Lösung geschaffen. EASYBLIND führt diese Entwicklung mit einem werkzeuglos montierbaren Stecksystem weiter.
Deshalb betrachten wir das Bauteil bis ins Detail: von der Befestigung und der passenden Länge bis zu den Unterlagen für Ihre Anwendung.

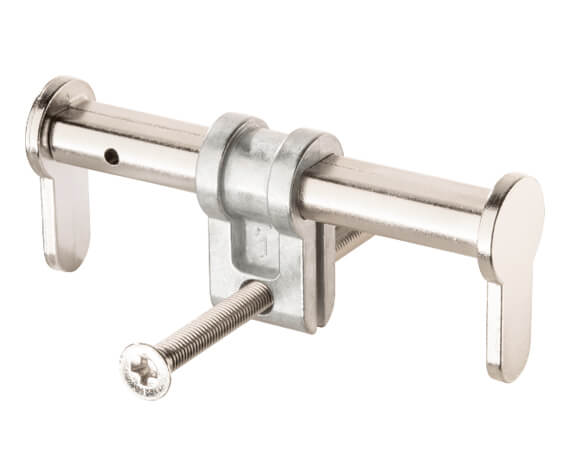

W+M · Die verstellbare LösungUBZ
Länge einstellen. Mit Stulpschraube befestigen.
W+M · Das StecksystemEASYBLIND
Patenturkunde & Prüfunterlagen ansehen →Beidseitig einstecken. Ohne Werkzeug montieren.
Nicht nur das Produkt. Auch die Antwort.
Was Sie über
Blindzylinder wissen sollten.
Vom ersten Verständnis bis zur konkreten Auswahl: Hier finden Sie die nächsten Schritte für Ihre Tür.
01 / Richtig messen
Welche Länge passt?
Mit klaren Messschritten, Video und dem passenden Werkzeug zur Einbaulänge.
Zur Messanleitung →02 / Einsatz verstehenBrand- und Rauchschutz
Warum Produkt, Prüfunterlagen und die konkrete Tür zusammengehören.
Zum Fachwissen →03 / Funktion unterscheidenSchloss oder Zylinder?
Was ein Panikschloss leistet und welche Aufgabe der Blindzylinder hat.
Die Unterschiede verstehen →Was ist ein Blindzylinder?
Ein Blindzylinder deckt die Profilzylinderöffnung einer Tür ab. Er besitzt keinen Schließmechanismus und ist für Situationen gedacht, in denen an dieser Stelle keine Abschließbarkeit vorgesehen ist.
Welcher Blindzylinder passt zu meiner Tür?
Entscheidend sind die benötigte Einbaulänge einschließlich der Beschläge, die gewünschte Montageart und die Anforderungen der Tür. Unser Vergleich erklärt die Bauarten; die Messanleitung hilft bei der Länge.
Wie wird EASYBLIND montiert?
Die beiden Hälften werden von gegenüberliegenden Türseiten in die Profilzylinderöffnung gesteckt und zusammengeschoben. Für diese Steckmontage benötigen Sie kein Werkzeug.
Kann ich einen Blindzylinder an einer Brandschutztür verwenden?
Das hängt vom Produkt, seiner Ausführung und dem konkreten Türsystem ab. Nutzen Sie die zugehörigen Prüfunterlagen und die Vorgaben zur Tür. W+M unterstützt Sie bei der Zuordnung der Dokumente.
Wo kann ich die Blindzylinder kaufen?
Alle vier hier vorgestellten Systeme erhalten Sie im W+M-Shop. Die Produktlinks führen direkt zum jeweiligen Artikel. Dort wählen Sie die Ausführung und sehen aktuelle Preise und Verfügbarkeit.
W+M · Lösungen für Sicherheitsprofis
Die passende Lösung.
Direkt vom Spezialisten.
Sie möchten EASYBLIND ausprobieren oder eine Einbausituation klären?
Sprechen Sie mit uns oder fordern Sie ein Muster an.
